Iluminacion

La iluminación es la acción o efecto de iluminar. En la técnica se refiere al conjunto de dispositivos que se instalan para producir ciertos efectos luminosos, tanto prácticos como decorativos. Con la iluminación se pretende, en primer lugar, conseguir un nivel de iluminación, o iluminancia, adecuado al uso que se quiere dar al espacio iluminado, nivel que dependerá de la tarea que los usuarios hayan de realizar.

Estilos de iluminación

• De manchas: distribuye todo un conjunto de manchas luminosas por las superficies y perfiles del decorado, que se encuentra escasamente iluminado por una débil luz difusa.
• De zonas: crea una serie escalonada de zonas de luz de mayor a menor luminosidad; de esta forma se centra la atención, se ayuda a expresar la distancia y se crea un ambiente.
• De masas: imita el efecto natural de la luz.

  Iluminación en los centros de trabajo





  Iluminación de un escenario musical.
  La fatiga visual se ocasiona si los lugares de trabajo y las vías de circulación no disponen de suficiente iluminación, ya sea natural o artificial, adecuada y suficiente durante la noche y cuando no sea suficiente la luz natural.
  Las instalaciones de iluminación de los locales, de los puestos de trabajo y de las vías de circulación deberían estar colocadas de tal manera que el tipo de iluminación previsto no suponga riesgo de accidente para los trabajadores.
  Los locales, los lugares de trabajo y las vías de circulación en los que los trabajadores estén particularmente expuestos a riesgos en caso de avería de la iluminación artificial deben contar con una iluminación de seguridad de intensidad suficiente.
  La iluminación deficiente ocasiona fatiga visual en los ojos, perjudica el sistema nervioso, ayuda a la deficiente calidad de trabajo y es responsable de una buena parte de los accidentes de trabajo. Un sistema de iluminación debe cumplir los siguientes requisitos:

• La iluminación tiene que ser suficiente y la necesaria para cada tipo de trabajo.
• La iluminación tiene que ser constante y uniformemente distribuida para evitar la fatiga de los ojos, que deben acomodarse a la intensidad variable de la luz. Deben evitarse contrastes violentos de luz y sombra, y las oposiciones de claro y oscuro.
• Los focos luminosos tienen que estar colocados de manera que no deslumbren ni produzcan fatiga a la vista debido a las constantes acomodaciones.

Refrigeracion Comercial

Lista De lo que necesito para reparar un aparato de refrigeracion comercial:
-Maniful o juego de manometros
-Multimetro
-Equipo de soldadura
-Barillas de Soldadura
-Tubo que ocupe para soldar
-Bomba para hacer vacio
-Cargas de refrigerante
-Desarmadores
-Cinta aislante
-Pinsas mecanicas y de presion
-Chispaso
-Martillo
-Cinta de teflon
-Acido (Fast Cleaner)para limpiar el serpentin
-Expansor universal
-Abosinador
-Prensa
-Corta tubos
-Etc.

Serie de implementos de sguridad e hijiene en el trabajo:
-Guantes aislantes o de latex
-Bata de seguridad inflamable
-Lentes protectores
-Una franela
-Una brocha
-Tambien podemos pedir una escoba para tener limpio el lugar del trbajo.
-Una banda de precaucion por si hay que trabajar en una tienda en servicio
-O sacar el apararo a un lugar donde no estorbe a nadie
Estos son unas medidas de precaucion, de seguridad y herramienta indispensable para trabajar la refrigeracion comercial.

Presostato.

                                                           ¿Que es el presostato?
El presostato también es conocido como interruptor de presión. Es un aparato que cierra o abre un circuito eléctrico dependiendo de la lectura de presión de un fluido.
                                                             ¿Como Funciona?
El fluido ejerce una presión sobre un pistón interno haciendo que se mueva hasta que se unen dos contactos. Cuando la presión baja un resorte empuja el pistón en sentido contrario y los contactos se separan.
Un tornillo permite ajustar la sensibilidad de disparo del presostato al aplicar más o menos fuerza sobre el pistón a través del resorte. Usualmente tienen dos ajustes independientes: la presión de encendido y la presión de apagado.
No deben ser confundidos con los transductores de presión (medidores de presión), mientras estos últimos entregan una señal variable en base al rango de presión, los presostatos entregan una señal apagado/encendido únicamente.

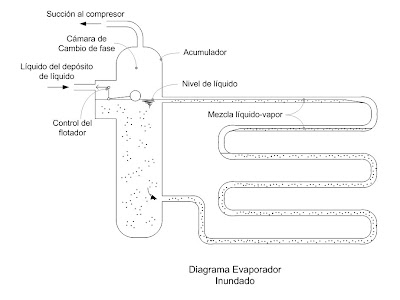

Evaporador inundado

Los evaporadores inundados trabajan con refrigerante líquido con lo cual se llenan por completo a fin de tener humedecida toda la superficie interior del intercambiador y, en consecuencia, la mayor razón posible de transferencia de calor.
El evaporador inundado está equipado con un acumulador o colector de vapor el que sirve, a la vez, como receptor de líquido, desde el cual el refrigerante líquido es circulado por gravedad a través de los circuitos del evaporador.
El nivel del líquido en el evaporador se mantiene más bajo o más alto mediante un control de flotador y, el vapor generado por la acción de ebullición del refrigerante en los tubos se separa del líquido en la parte superior del acumulador de donde es sacado directamente a través de la línea de succión con el vapor que se forma como consecuencia de la reducción de presión del refrigerante desde la presión de condensación hasta la presión de evaporación. Obsérvese que el gas instantáneo o flash-gas formado no interfiere en la transferencia de calor del evaporador como sucede en los evaporadores de expansión seca.
Los evaporadores inundados se utilizan en montajes frigoríficos con evaporadores múltiples utilizando, generalmente, amoniaco (R717) como refrigerante, situación propia en instalaciones de gran volumen. Esto se debe al complejo y voluminoso sistema frigorífico asociado a este tipo de evaporadores -sistema con estanque de recirculado- el cual justifica su implementación sólo en plantas de gran envergadura como plantas frigoríficas de gran tamaño y producción.

Exposixion de fotografias Puerto Peñasco.

En esta exposicion se mostraron fotos de Puerto Peñasco. Son fotos artisticas y culturales, se veian fotos del astillero, fotos de talentos, flora y fauna, etc. En lo personal me parecieron muy buenas, tenian un grado de iluminacion exacto. Cada foto abla por si misma. Aqui les dejo unas fotos tomadas por una compañera de la exposicion.

                    Cortesia de alma bety =D Grasias.

Presostato del lado de baja presión

El presostato también conocido como interruptor de presión. Es un aparato que cierra o abre un circuito eléctrico dependiendo de la lectura de presión de un fluido.
En términos generales, un presóstato es un dispositivo que mantiene constante la presión de un fluido en una canalización o un depósito.
La operación mecánica de un control de baja presión es la misma que cuando se hace uso de un interruptor “conectado-desconectado” para parar y arrancar el sistema.
El control de baja presión interrumpe el funcionamiento del compresor a una presión de operación mínima determinada previamente, de modo que actúa como un control de seguridad que protege contra las relaciones de compresión extremas, el congelamiento en el evaporador, así como de la entrada de aire y de vapor de agua que resultan de fugas o entradas por el lado de baja. Un presóstato actúa por medio de un fuelle o diafragma conectado a un interruptor eléctrico por un lado y por el otro a la presión del refrigerante
( en este caso en el lado de baja presión) . Además de estos dispositivos existe los reguladores de la línea de succión.

Controles de Flujo

El termino control de flujo en general es el dejar pasar una determinada cantidad de refrigerante a un evaporador. Depende de como sera el sistema.
 Hay diferentes tipos de controles de flujo o métodos de estrangulación.
Tubo capilar: Es un simple tubo de cobre del tamaño  de un capilar, de ahí se deriva su nombre. Es un método de estrangulación ya que por ahí pasa poco liquido refrigerante y al terminar en un tubo mucho mas amplio la presión baja.
Automáticos: Son los que por medio de presión, temperatura o las dos juntas determina cuando y cuando debe dejar pasar refrigerante.
Manuales:  Es solo un maneral que se tiene que estar abriendo o cerrando manualmente.
Ejemplos de controles de flujo:
                                                                        Tubo Capilar



 Válvula de expansión termostática



                                                              Válvula prostática

                                                                        Válvula de solenoide

 Estos son algunos métodos de estrangulación.

Condensadores enfriados por aire forzado.

Los condensadores enfriados por aire forzado son los que tienen uno o mas ventiladores que le dan aire al condensador. Su funcionamiento es mas rápido y por lo tanto mas eficaz que uno que es enfriado por aire natural. Aquí les dejo esta foto de un ventilador que se usa en los condensadores de refrigeradores duplex.

Condensador enfriado por aire natural

Hay varios condensadores enfreiados por aire natural, por ejemplo el de tubo desnudo, es un simple tubo por donde pasa refrigerante y su funcion es tener contacto con el medio ambiente para enfriar el refrigerante en vapor que lleba dentro y asi para ir cambiando a estado liquido. Estos tipos de condensadores no se usan mucho por que su proceso es lento. En cambio hay algunos que para que el proceso sea mas rapido se le agregan unas barillas soldadas al tubo para que tenga mas contacto con el aire, ejemplo:

Otra tipo de condensador enfriado por aire natural es el de aletas que es mas rapido porque ocupa mas contacto con el medio ambiente, ejemplo:

Estos son algunos ejemplos de condensadores enfriador por aire natural.

Compresor centrífugo

Es el primer diseño empleado con éxito en las turbinas de gas. El aire entra al compresor cerca de su eje en dirección a axial y es impulsado en forma radial por la fuerza centrifuga por el movimiento del rodete. El aire que
que sale radial mente y en gran velocidad del rodete, es tomado por el difusor donde la energía cinética  del aire se transforma en energía potencial en forma de presión. El múltiple de distribución recoge el aire a presión y lo entrega a las cámaras de combustión. A continuación les presento unos ejemplos de los compresores centrífugos.

Compresor Reciprocante

El compresor reciprocante, también denominado recíproco, alternativo o de desplazamiento positivo, es un tipo de compresor de gas que logra comprimir un volumen de gas en un cilindro cerrado, volumen que posteriormente es reducido mediante una acción de desplazamiento mecánico del pistón dentro del cilindro. En estos compresores la capacidad se ve afectada por la presión de trabajo. Esto significa que una menor presión de succión implica un menor caudal; para una mayor presión de descarga, también se tiene un menor caudal.
Estos son ejemplos de compresores reciprocantes:

Compresor Rotativo

Dispone de un elememnto que realiza un mivimiento giratorio, aunque existen varios modelos, los mas utilizados son los compresores rotativos de paletas, que constan de un eje sobre el que dispone un  conjunto de paletas; entre las paredes del compresor y las paletas crean unas pequeñas camaras que van disminuyendo de volumen al girar y en consecuencia, aumentando la presion del aire contenido en el interior.
